I industrielle køleanlæg, fordæmper (luftkøler) valg bestemmer direkte energiforbrugsniveauet for køleopbevaring og kvalitetsstabilitet af lagrede varer. DL-typen er velegnet til friskopbevaring over 0°C, DD-typen til kold opbevaring ved -18°C, og DJ-typen til hurtigfrysning under -25°C . Kerneforskellene mellem de tre modeller ligger i finneafstog, kølekapacitet og afrimningsmetoder. Forkert valg vil føre til frostblokering, stigende energiforbrug eller produktfordærvelse. Udvælgelsen skal tage hensyn til opbevaringstemperatur, produktskaber og varmebelastning i stedet for udelukkende at stole på erfaring.

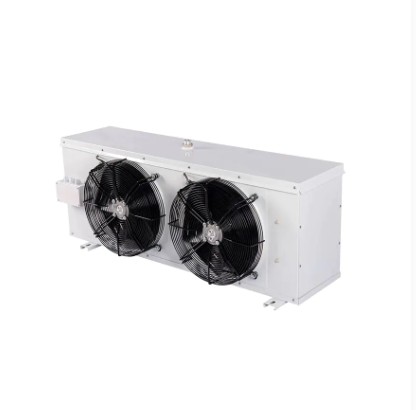

Klassificering og anvendelige temperaturområder for luftkølere i D-serien
D-seriens luftkølere, der almindeligvis anvendes i industriel køleopbevaring, er opdelt i tre modeller baseret på gældende temperatur, der hver svarer til forskellige kølekrav og opbevaringstemperaturmiljøer:
- DL Type højtemperaturfordamper : Anvendes til opbevaringstemperaturer over 0°C, hovedsagelig brugt til frisk opbevaring af frugt, grøntsager, friske æg, te og store værksteders klimaanlæg.
- DD Type mellemtemperaturfordamper : Anvendes til opbevaringstemperaturer fra -1°C til -18°C, velegnet til kold opbevaring af kød, fisk, is og ogre frosne fødevarer.
- DJ Type lavtemperaturfordamper : Anvendes til opbevaringstemperaturer under -18°C, primært brugt til hurtigfrysning af fersk kød, fisk, dumplings og andre fødevarer, med opbevaringstemperaturer typisk under -25°C.
De kernestrukturelle forskelle mellem de tre modeller afspejles i finneafstand and luftstrømsdesign . Under lave temperaturforhold kondenserer fugt i luften og frost på fordamperoverfladen hurtigere, så DJ-typen anvender større finneafstand (typisk 6 mm til 9 mm), mens DL-typen har mindre finneafstand (ca. 4 mm til 5 mm) for at maksimere varmeudvekslingsarealet i miljøer med relativt høje temperaturer.
Sammenligning af nøgletekniske parametre
| Parameter | DL-type (Højtemperatur) | DD-type (mellem temperatur) | DJ-type (lavtemperatur) |
|---|---|---|---|
| Gældende opbevaringstemp | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Finneafstand | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Design temperaturforskel (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Optøningsmetode | Naturlig afrimning eller elektrisk opvarmning | Elektrisk afrimning / vandspray | Elektrisk afrimning / Hot Gas Afrimning |
| Gældende kølemidler | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Typiske applikationer | Frisk Opbevaring, Værksted AC | Kølelager, Kølekædelogistik | Hurtigfryseopbevaring, hurtigfrysere |
Som det fremgår af ovenstående tabel, skal lagringstemperaturen falde, og lamelafstanden skal øges tilsvarende for at forhindre frostlag i at blokere luftpassager. Designtemperaturforskellen (DTD) for lavtemperaturfordampere af DJ-typen styres typisk kl 5°C til 7°C , lavere end 8°C til 10°C af DL-typen, for at opretholde en højere relativ luftfugtighed under hurtigfrysningsprocesser og reducere fødevaredehydreringstab.
Fordæmperstruktur og arbejdsprincip
Kernekomponentsammensætning
Industrielle luftkølere består hovedsagelig af fem komponenter: kølevarmevekslerspoler, aksiale ventilatorer, væskefordelere, afrimningsanordninger og afløbsskåle . Mættet kølemiddel med lav temperatur og lavt tryk kommer ind i fordamperen gennem en termostatisk ekspansionsventil, der fordamper og absorberer varme i varmevekslerrørene. Ventilatoren tvinger luft til at strømme hen over finneoverfladerne og fjerner varme fra kølelageret for at opnå afkøling.
Faktorer, der påvirker varmevekslingseffektiviteten
Den faktiske køleeffekt af en fordamper er begrænset af flere faktorer:
- Lufthastighed og volumen : Utilstrækkelig lufthastighed fører til utilstrækkelig varmeudveksling, mens for høj hastighed øger ventilatorens energiforbrug og kan dehydrere madoverflader. I industriel hurtigfrysning er lufthastigheden typisk designet til 3m/s til 5m/s.
- Fin renlighed : Støv- og olieakkumulering kan reducere varmeoverførselskoefficienten med 15 % til 30 %; rengøring er afgørende for at opretholde regelmæssig energieffektivitet.
- Frostlags tykkelse : Når frosttykkelsen overstiger 3 mm, øges luftsidens termiske modstand betydeligt, hvilket potentielt reducerer kølekapaciteten med mere end 20 %; rettidig afrimning er obligatorisk.
- Væsketilførsel overhedning : Korrekt overhedning (typisk 3°C til 8°C) forhindrer kompressorvæske i at sluge, samtidig med at det sikres en effektiv udnyttelse af fordamperens varmeudvekslingsområde.
Valgberegning og varmebelastningsvurdering
Fordæmper udvælgelse kan ikke kun stole på erfaring; varmebelastningsberegninger er obligatoriske. Den samlede varmebelastning af et kølerum består af følgende komponenter:
- Kabinettets varmebelastning : Varme overført gennem vægge, tage og gulve, proportionalt med isoleringstykkelse og temperaturforskel.
- Produktets varmebelastning : Varme frigivet under produktafkøling eller frysning, hvilket kan udgøre over 60 % af det samlede beløb i hurtigfryselager.
- Ventilationsvarmebelastning : Varme tilført af ekstern varmluft, når kølerumsdøre åbnes eller under ventilation.
- Motor- og belysningsvarmebelastning : Varme genereret af ventilatormotorer og belysningsarmaturer under drift.
- Personaledrift Varmebelastning : Varme afgivet af arbejdere under drift inde i lageret.
Udvælgelsen bør omfatte en 10% til 15% sikkerhedsmargin baseret på den beregnede samlede varmebelastning for at tage højde for ekstremt vejr eller udsving i produktomsætningen. Derudover skal fordamperens nominelle kølekapacitetskorrigeres baseret på faktiske driftsforhold (opbevaringstemperatur, fordampningstemperatur, kondenseringstemperatur) ved at bruge producenternes ydeevnekurver som korrektionsgrundlag.
Afrimningsstrategier og energieffektivitetsstyring
Sammenligning af almindelige afrimningsmetoder
| Optøningsmetode | Princip | Gældende scenarier | Energikarakteristika |
|---|---|---|---|
| Elektrisk afrimning | Elektriske varmerør varme finner | Lille til medium kølerum | Højere energiforbrug, enkel struktur |
| Vandspray afrimning | Omgivelsestemperatur vandspray | Mellem til stort kølerum | Højt vandforbrug, hurtig afrimning |
| Varmgasafrimning | Kompressor udleder varme | Stort lynfryselager, ammoniaksystemer | Optimal energieffektivitet, komplekst system |
Anbefalinger til indstilling af afrimningscyklus
Afrimningsfrekvensen bør justeres dynamisk baseret på dørens åbningsfrekvens, produkters fugtindhold og fordamperens frostingshastighed. Til hurtigfrysning under -25°C anbefales varmgasafrimning hver 4 til 6 timer , med hver afrimningscyklus kontrolleres inden for 15 til 20 minutter. Hyppig afrimning forårsager udsving i opbevaringstemperaturen, der påvirker fødevarekvaliteten; for lange intervaller fører til frostbygning, øget luftmodstand og stigende blæserstrømforbrug.
Installation og vedligeholdelse Essentials
Korrekt installation og regelmæssig vedligeholdelse er afgørende for langsigtet effektiv fordamperdrift:
- Installationsposition : Luftkølere bør installeres øverst eller højt på kølerummets sidevægge, med luftudtag vendt mod dørretningen for at skabe ensartet luftstrømsfordeling og undgå direkte kold luft, der blæser på produkter.
- Niveaukalibrering : Enheden skal installere vandret; vipning vil forårsage dårlig dræning af afrimningsvand, hvilket fører til vandansamling eller overløb i afløbsbeholderen.
- Returluftklarering : I hvert fald 300 mm af returluftrummet skal opretholdes mellem fordamperen og vægge eller produktstabler for at sikre uhindret luftcirkulation.
- Regelmæssig rengøring : Rengør finderne hvert kvartal med bløde børster eller lavtryksvandstråler for at fjerne støv og olie; efterse ventilatorblade til deformation og motorlejer til smøring.
- Lækagesøgning og isolering : Udfør årlige lufttæthedskontrol af kølerør; sikre isoleringslag på væsketilførsel og sugeledninger forbliver intakte for at forhindre kuldetab og kondens.
Opstår Fordæmper Teknologitendenser
Da køleindustrien kræver højere energieffektivitet og miljøoverholdelse, fortsætter fordamperteknologien med at udvikle sig:
- Variabel frekvens blæserteknologi : Ved at justere blæserhastigheden, så den matcher den faktiske varmebelastning, kan der opnås energibesparelser på 20 % til 35 % sammenlignet med ventilatorer med hurtig frekvens, samtidig med at udsving i større temperaturer reduceres.
- Nano anti-korrosionsbelægning : Hydrofile eller anti-korrosionsbelægninger på finneoverflader forsinker korrosion i saltspray og sure miljøer, hvilket forlænger udstyrets levetid med over 30 %.
- CO₂-transkritisk systemkompatibilitet : Efterhånden som R744 (CO₂) bliver mere udbredt i lavtemperaturlogistik, repræsenterer højtryksbestandige fordampere (op til 120 bar) en ny teknologisk retning.
- Intelligent afrimningskontrol : Udløsning af afrimning baseret på frosttykkelsessensorer eller trykdifferenssignaler, erstatter traditionelle tidsindstillede afrimninger, reducerer udvendige afrimningscyklusser og forbedrer systemets COP.
Disse teknologier reducerer ikke kun driftsomkostningerne til køleopbevaring, men reagerer også på globale industritendenser i retning af reduktion af kulstof fra kølemiddel og forbedring af energieffektiviteten.
