Funktioner, arbejdsprincip og typer forklaret: Hvad gør en kondensator?

A kondensator er en varmeveksler, der fjerner varme fra en kølemiddelgas og omdanner den tilbage til en flydende tilstand så kølecyklussen kan fortsætte. Kort sagt: det frigiver den varme, der absorberes inde i et koldt rum, til det udendørs miljø. Uden en korrekt fungerende kondensator kan intet køle- eller klimaanlæg fungere effektivt – eller overhovedet.

Uanset om du leder et kølerum, driver en industriel køler eller specificerer udstyr til et værksted med konstant temperatur, vil forståelse af kondensatorfunktion, typer og ydeevnemålinger hjælpe dig med at træffe smartere, omkostningseffektive beslutninger.

Kondensator Definition: Hvad er en kondensator helt præcist?

En kondensator er en enhed, der køler en varm højtrykskølemiddeldamp, indtil den kondenserer til en væske. Den sidder på "høj side" af et køle- eller klimaanlæg - efter kompressoren og før ekspansionsventilen. Faseskiftet fra gas til væske frigiver latent varme, som kondensatoren overfører til et kølemedium (luft eller vand).

I det daglige sprog forveksler folk nogle gange "kondensator" med "kompressor". Forskellen er enkel:

• Kompressor – hæver kølemiddelgassens tryk og temperatur.
• Kondensator – afviser varme og forvandler den varme gas tilbage til en væske.

Ordet "kondensering" beskriver denne faseskifteproces. Du vil også se det skrevet som kondenserende enhed når kondensatoren er parret med en kompressor i en enkelt pakkesamling.

Hvordan fungerer en kondensator? Trin-for-trin

Kondensatorens drift følger fire klare trin inden for den bredere kølecyklus:

1. Varm gas kommer ind. Overophedet kølemiddeldamp fra kompressoren (typisk 60–90 °C) strømmer ind i kondensatorindløbet.
2. Af-overophedning. Damp afkøles først til dens mætningstemperatur (kondenserende), når den bevæger sig gennem spolen eller rørene.
3. Kondensation. Ved mætningstemperatur afgiver kølemidlet sin latente varme og skiftefase fra gas til væske. Det er her ~70-80% af den samlede varmeafvisning finder sted.
4. Underkøling. Det nu flydende kølemiddel afkøles et par grader under mætning, før det forlader kondensatoren, hvilket forbedrer systemets effektivitet og forhindrer flashgas i væskeledningen.

Kølemediet - luft blæst af ventilatorer eller vand, der cirkuleres gennem et tårn - absorberer denne varme og fører den væk fra systemet. Temperaturforskellen mellem kølemidlet og kølemediet (kaldet nærme sig temperatur ) bestemmer direkte, hvor effektivt kondensatoren fungerer; en mindre tilgang betyder højere effektivitet.

Nøglefunktioner af en kondensator i et kølesystem

Kondensatoren udfører adskillige overlappende funktioner, alle væsentlige for systemets pålidelighed og energieffektivitet:

Varmeafvisning

Det primære formål. Kondensatoren udleder den opsamlede varme fra det kølede rum plus den varme, som kompressoren tilfører. For et 10 kW kølesystem afviser en kondensator typisk 12–14 kW varme (de ekstra 2–4 kW kommer fra kompressorarbejde).

Konvertering af kølemiddelfase

Ved at omdanne kølemiddeldamp til væske, gør kondensatoren det muligt for ekspansionsventilen og fordamperen at fungere. Ingen kondens = ingen flydende kølemiddel = ingen køleeffekt nedstrøms.

Trykregulering på den høje side

Kondensatorens evne til at afvise varme bestemmer kondenseringstrykket. En underdimensioneret eller snavset kondensator øger hovedtrykket, hvilket tvinger kompressoren til at arbejde hårdere - hvilket øger energiforbruget med op til 3–5 % pr. 1 °C stigning i kondenseringstemperaturen .

Underkøling af det flydende kølemiddel

En veldesignet kondensator giver 3-8 °C underkøling, hvilket forhindrer dampbobler i væskeledningen, øger køleeffekten og forbedrer COP (Coefficient of Performance).

Beskyttelse af kompressorens levetid

Ved at holde afgangstrykket inden for designgrænserne forhindrer kondensatoren overophedning af kompressoren og mekanisk belastning - en af de førende årsager til for tidlig kompressorfejl.

Typer af kondensatorer: luftkølede vs. vandkølede vs. fordampende

De tre hovedkondensatortyper passer hver især til forskellige applikationer, klimaer og budgetter:

Luftkølede kondensatorer

Den mest udbredte type globalt. Omgivende luft presser over ribbespiraler af en eller flere ventilatorer. Der er ikke behov for vandinfrastruktur , hvilket gør installationen enkel og vedligeholdelsesomkostningerne lave. Brozercools luftkølede kondensatorserie bruger højeffektive kobberrørs-aluminium-finnespoler med EC-ventilatormotorer, hvilket opnår specifikke varmeafvisningsrater over 1,8 kW/m².

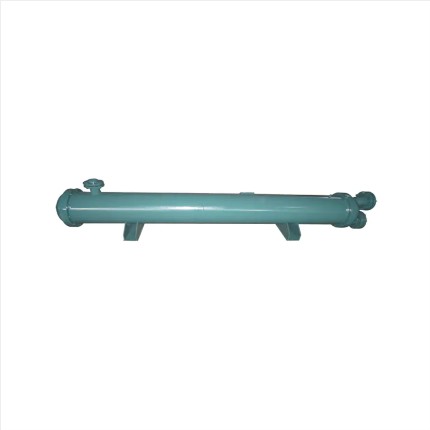

Vandkølede kondensatorer

Skal-og-rør- eller pladevarmevekslere, der bruger vand som kølemedium. De opnår lavere kondenseringstemperaturer, hvilket forbedrer systemets COP med 10–20 % sammenlignet med luftkølet i samme omgivelser – men kræver køletårne, vandbehandling og mere kompleks vedligeholdelse.

Fordampende kondensatorer

Vand sprøjtes over spolen, mens luft blæses igennem; fordampning afkøler spolen til under den omgivende tørkolbetemperatur. Ideel hvor der er vand tilgængeligt, men ikke rigeligt, og hvor omgivelsestemperaturerne er høje.

Hvad er brugen af ​​en kondensator i forskellige industrier?

Kondensatorer opstår overalt, hvor varme skal flyttes fra et sted til et andet. Her er de mest almindelige applikationer i den virkelige verden:

• Kølerum og friske rum – Luftkølede kondenseringsenheder opretholder temperaturer fra 10 °C ned til −30 °C og konserverer kød, produkter, mejeriprodukter og lægemidler.
• Konstant temperatur workshops – Præcis kondenseringskontrol holder procestemperaturer inden for ±0,5 °C til elektronikfremstilling og præcisionsbearbejdning.
• Industrielle kølere – Vandkølede kondensatorer i skrue- eller centrifugalkølere betjener store HVAC-belastninger fra 100 kW til flere MW.
• Parallelle kølestativer – Supermarkeder og fødevaredistributionscentre bruger parallelle systemer med flere kompressorer, der deler en enkelt stor kondensator for at reducere spidsbelastningstrykket.
• Ikke-standard processøling – Kemiske anlæg, bryggerier og datacenter bruger kondensatorer integreret i tilpassede køleskinner.
• Lav temperatur skruenheder – Blastfrysetunneller og frysetørringsudstyr er afhængig af højtryksklassificerede kondensatorer til −40 °C til −60 °C drift.

Faktorer, der påvirker kondensatorens ydeevne

At forstå, hvad der forringer eller forbedrer kondensatorens output, hjælper operatører med at reducere energiregningen og forlænge forlængelsestiden:

Omgivelsestemperatur

Hver 1 °C stigning i den omgivende lufttemperatur hæver kondenseringstemperaturen med ca. 1,2–1,5 °C, hvilket øger kompressoreffekten med 2-3 % . Placering af kondensatorer i godt ventilerede, skyggefulde steder er kritisk i varmt klima.

Tilsmudsning og opbygning af snavs

Støv, fedt eller kalk på kondensatorfinner eller -rør tilføjer termisk modstand. Undersøgelser viser en 10–20 % reduktion i varmeoverførsel fra en moderat snavset kondensator – direkte oversat til højere energiomkostninger.

Luftstrømsbegrænsninger

Varm afgangsluft, der recirkulerer tilbage gennem kondensatoren (kortvarig), hæver den effektive omgivelsestemperatur med 5-15 °C. Korrekt afstand fra vægge og andre enheder er afgørende.

Påfyldning af kølemiddel

Både over- og underopladning påvirker kondenseringen. Overladning oversvømmer kondensatoren med væske, hvilket reducerer den aktive kondenserende overflade. Underladning øger overhedning og afgangstemperatur for meget.

Ikke-kondenserbare gasser

Luft eller nitrogen i kølemiddelkredsløbet samles i kondensatoren, hvilket øger hovedtrykket og reducerer varmeoverførselsområdet. Regelmæssig udrensning eller brug af automatisk udrensning anbefales til store systemer.

Brozercool kondensatorprodukter: Engineering til virkelige verdens krav

Som en professionel producent af kølekondensatorer designer og producent Brozercool et komplet udvalg af kondenseringsløsninger til køleopbevaring, industriprocesser og HVAC-applikationer – eksporteret til mere end 80 lande og regioner .

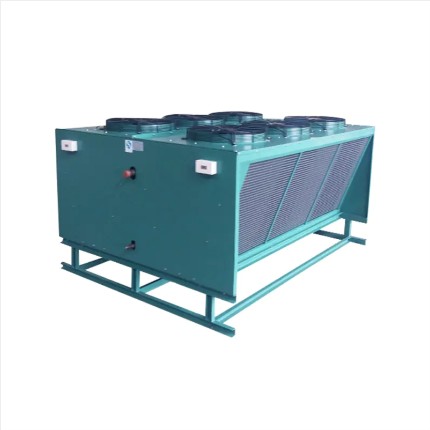

Luftkølet kondensator serie

Designet til udendørs installation med kobberrør/aluminiumsfinspolekonstruktion, korrosionsbestandigt kabinet og EC-ventilator med variabel hastighed. Tilgængelig i vandrette eller lodrette udledningskonfigurationer for at passe til forskellige byggepladslayouter.

Vandkølede kompressionskondenserende enheder

Kompakte glidemonterede enheder, der integrerer kompressor, skal-og-rør-kondensator og kontroller. Velegnet til kølerum, proceskoling og industrielle kølere, hvor vand er tilgængeligt. COP-værdier når 3,8-4,5 under gunstige vandtemperaturer.

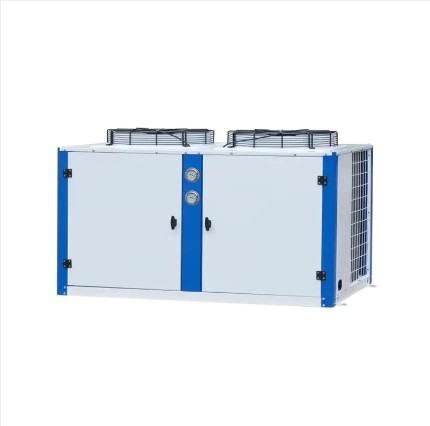

Luftkølede kondenseringsenheder (boks & åben type)

Bokskondenserende enheder tilbyder vejrbestandige indkapslinger til tag- eller udendørsplacering; Enheder af åben type giver lavere omkostninger og lettere service i marken til maskinrumsinstallationer.

Lavtemperaturskrue og parallelle enheder

Specialbygget til blæstfrysning og kølefaciliteter med flere temperaturer. Kondensatorkredsløbene er klassificeret til høje afgangstryk og understøtter kølemidler, herunder R404A, R449A, R744 (CO₂) og R290 (propan).

Kondensatorstørrelse: Hvad du behøver at vide, før du specificerer

Korrekt kondensatordimensionering forhindrer både underdimensionerede enheder (højt trykhøjde, trips) og overdimensionerede enheder (unødvendige kapitalomkostninger). Nøgleparametre, der skal bekræftes, før du vælger en kondensator:

• Total varme af afvisning (THR) = kølekapacitet kompressor aksel effekt input. Altid størrelse til THR, ikke kun kølekapacitet.
• Design omgivende temperatur – brug 1 % designtørtemperatur til din placering (f.eks. 38 °C for Mellemøsten, 35 °C for Sydeuropa).
• Mål kondenseringstemperatur – typisk omgivelsestemperatur 10–15 °C for luftkølet; omgivende vand 5–8 °C til vandkølet.
• Kølemiddel type – Kondensatorbatteriets og ventilstørrelsen varierer betydeligt mellem R134a, R410A, R404A og CO₂.
• Tilgængelig fodaftryk og luftstrømsafstand – minimum 1,5–2 m på alle luftindtagsflader til luftkølede kondensatorer.

Kondensatorvedligeholdelse: Bedste praksis for at maksimere levetiden

Korrekt vedligeholdelsesholder kondensatorerne kørende med nominel ydeevne og kan reducere de årlige energiomkostninger med 5-15 % . Følg denne tidsplan:

• Månedligt: Efterse og rengør kondensatorens spoleribber med lavtryksluft eller spolerenser; kontrollerer ventilatorbladets tilstand og remspændingen.
• Kvartalsvis: Mål og optag underkøling og overophedning; verificere hovedtryk mod designkurver; kontrollere for kølemiddellækager.
• Årligt: Deep-clean spoler; udskift ventilatormotorens lejer, hvis det er nødvendigt; efterse rørplader og finder for korrosion; verificere ikke-kondenserbar gasindhold i vandkølede systemer.
• Kun vandkølet: Behandl kølevand for at opretholde pH 7-8,5 og begrænse kalkdannede mineraler; inspicer rørets indre for skala eller biofilm hvert andet år.

Ofte stillede spørgsmål om kondensatorer

Hvad er hovedformålet med en kondensator?

Hovedformålet er at afvise varme fra kølesystemet til miljøet, samtidig med at højtrykskølemiddeldampen omdannes til en væske, så cyklussen kan gentages.

Hvad sker der, hvis kondensatoren er for lille?

En underdimensioneret kondensator kan ikke afvise varme hurtigt nok, hvilket får kondenseringstrykket og temperaturen til at stige. Dette øger kompressorens strømforbrug, kan udløse højtrykssikkerhedsudkoblinger og fører over tid til kompressorfejl.

Hvordan adskiller en kondensator sig fra en fordamper?

Fordamperen optager varme fra det rum, der afkøles (kølemiddel fordamper), mens kondensatoren afviser denne varme til det fri (kølemiddel kondenserer). De udfører modsatte varmevekslerroller i kølekredsløbet.

Kan jeg bruge et hvilket som helst kølemiddel i min eksisterende kondensator?

Nej. Kondensatorer er designet til specifikke trykområder og kølemiddelegenskaber. Bekræft altid kompatibilitet med producenter, før du skifter kølemiddel - især når du skifter fra HFC'er til alternativer med lavere GWP som HFO'er eller CO₂.

Er "kondensering" det samme som "afkøling"?

Ikke ligefrem. Kondensering refererer specifikt til faseændringen fra gas til væske ved konstant tryk, som frigiver latent varme. Køling er et bredere begreb, der omfatter fornuftig varmefjernelse (temperaturfald) uden faseændring. I en kondensator sker både afsuperophedning (afkøling) og kondensering sekventielt.

Hvordan ved jeg, om min kondensator trænger til rengøring?

Sammenlign din aktuelle kondenseringstemperatur med designværdien for den samme omgivende temperatur. Hvis den faktiske kondenseringstemperatur er 3 °C eller mere over designkurven , snavsede eller blokerede kondensatorpoler er en sandsynlig årsag. Visuel inspektion af spolens overflade er den enkleste bekræftelse.

Hvilke kølemidler understøtter Brozercool-kondensatorer?

Brozercool kondensator- og kondenseringsenhedsprodukter er kompatible med en lang række kølemidler, herunder R22-udskiftningsmuligheder, R404A, R407C, R410A, R449A, R134a, R290 (propan) og R744 (CO₂) afhængig af produktserien. Se produktdatabladet eller kontakt Brozercools tekniske team for at bekræfte det rigtige match til din applikation.
